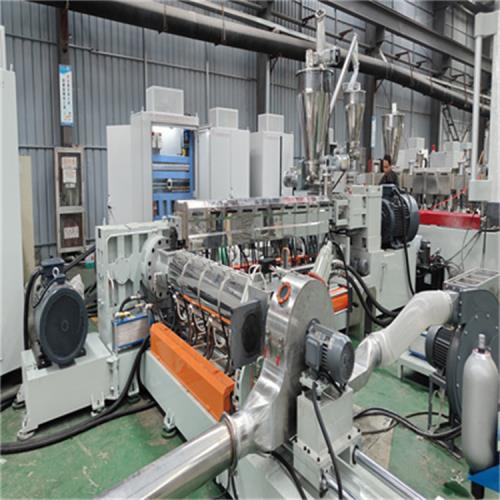

低煙無鹵電纜料造粒機(jī)_無鹵阻燃料造粒機(jī)參數(shù)維度 第一階（雙螺桿） 第二階（單螺桿）
規(guī)格型號 65mm (直徑) 150mm (直徑)
長徑比 (L/D) 36:1 (主流) 9:1 (主流)
核心作用 強(qiáng)混煉、塑化 低溫輸送、建壓
溫度控制 170-190℃ (塑化) 160-170℃ (低溫)
低煙無鹵電纜料造粒機(jī)_無鹵阻燃料造粒機(jī)1. 長徑比 (L/D) 的“黃金法則”
* 第一階 (65mm)：長徑比通常為 36:1 或 32:1。長徑比越大，物料停留時間越長，分散效果越好，能有效解決低煙無鹵料中高填充阻燃劑（如氫氧化鋁）的團(tuán)聚問題。
* 第二階 (150mm)：長徑比通常為 9:1。這一階段主要任務(wù)是輸送和建壓，短螺桿設(shè)計(jì)能減少剪切熱，防止物料過熱分解，避免產(chǎn)生氣泡和焦料。
2. 溫度控制的“生命線”
低煙無鹵料對溫度極其敏感，一旦過熱阻燃劑就會失效：
* 第一階 (混煉段)：控制在 170-190℃。這是物料塑化的關(guān)鍵溫度，溫度太低物料塑化不完全，溫度太高則阻燃劑分解。
* 第二階 (擠出段)：必須控制在 160-170℃ 的低溫區(qū)。單螺桿通過螺桿芯部通水冷卻，確保物料在高壓擠出時不產(chǎn)生剪切熱，保持低溫狀態(tài)。
3. 熱切工藝的“雙刃劍”
* 優(yōu)勢：風(fēng)冷模面熱切（熱切）產(chǎn)量高、效率快，適合連續(xù)化大生產(chǎn)。
* 風(fēng)險(xiǎn)：低煙無鹵料粘性大，熱切時容易粘刀、粘連，導(dǎo)致顆粒不圓整。
* 應(yīng)對：機(jī)頭必須采用通水冷卻（如推拉對吹式機(jī)頭），并配合強(qiáng)風(fēng)冷卻，快速帶走熱量，防止顆粒粘連。
生產(chǎn)操作“避坑”指南
1低煙無鹵電纜料造粒機(jī)_無鹵阻燃料造粒機(jī). 原料必須干燥：低煙無鹵料中的阻燃劑（氫氧化鋁/鎂）極易吸潮，不烘干直接造粒會導(dǎo)致產(chǎn)品出現(xiàn)大量氣泡，絕緣性能下降。
2. 嚴(yán)禁高溫分解：機(jī)頭溫度絕對不能超過 200℃，否則阻燃劑會脫水分解，材料變脆，失去阻燃性。
3. 關(guān)注螺桿磨損：低煙無鹵料填充量大（通常60%以上），對螺桿磨損極強(qiáng)，需定期檢查螺桿間隙，防止因磨損導(dǎo)致塑化不良。
雙螺桿擠出機(jī)_工程塑料造粒機(jī)_佳德http://jiswe.com/contents/356/283.html
汽車頂棚隔音片擠出機(jī)_汽車內(nèi)飾片材生產(chǎn)線_佳德設(shè)備http://jiswe.com/contents/356/264.html
TPE汽車腳墊板材材生產(chǎn)線_TPE汽車吸塑腳墊板材擠出機(jī)_佳德http://jiswe.com/contents/356/258.html
TPE汽車腳墊板材代加工 _TPE汽車吸塑腳墊板材代加工_佳德http://jiswe.com/contents/356/257.html
