EVA片材擠出機_EVA片材生產(chǎn)線_EVA片材設(shè)備廠_佳德塑機

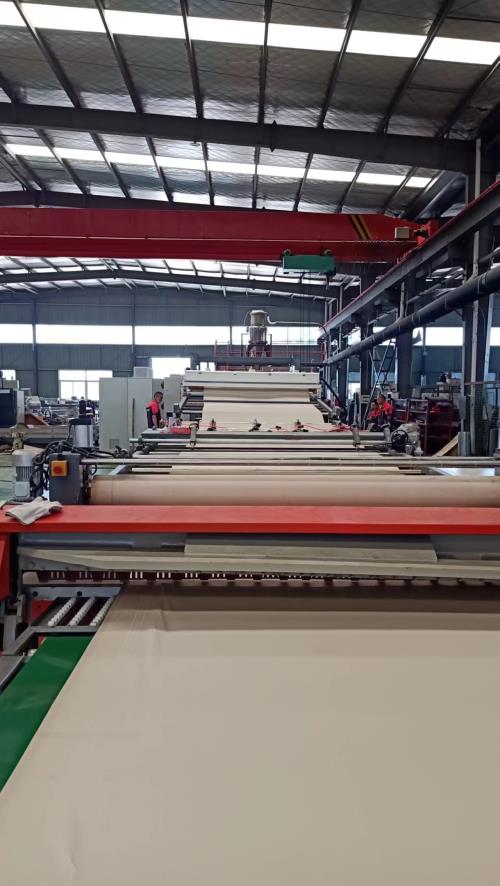

(1)塑料片材生產(chǎn)設(shè)備機筒上各段溫度由加料段開始至機筒與成型模具連接處溫度逐漸提高 。

(2)成型模具溫度略高于機筒溫度。高出溫度控制在5---10℃。模具兩端溫度略高于模具中何溫度，高出溫度控制在5-10℃。

(3)入片形式，三輥EVA片材擠出機_EVA片材生產(chǎn)線_EVA片材設(shè)備廠_佳德塑機 的中間輥上輥面應(yīng)與模具唇口下平面在一個水平面上;唇口端面與中間輥中心線平行，相距50~100mm。

(4)模具唇口間隙應(yīng)略小于或等于板制品厚度，模唇中間間隙應(yīng)略小于兩側(cè)端模唇間隙。

(5)注意三輥工作面粗糙度R應(yīng)不大于0. 2pm。清理輥面時不許用硬鋼刀刮劃輥面，應(yīng)使用銅質(zhì)刀清理輥面殘料。

(6)輥面應(yīng)有一些中高度;三輥間的間隙應(yīng)等于或略大于板的厚度。

(7)成型模具溫度控制要穩(wěn)定。溫度高時熔料在模具內(nèi)流動速度變快;溫度低時熔料在模具內(nèi)流動速度變慢。不穩(wěn)定的熔料流速會造成板(片)制品的縱向厚度誤差大。

(8)注意控制三輥的工作面溫度，應(yīng)是進(jìn)片輥溫度略高些，出片輥溫度略低些。輥面溫度偏高，板坯不易脫輥，制品表面易產(chǎn)生橫紋;溫度偏低，制品表面不光澤。根據(jù)此EVA片材擠出機_EVA片材生產(chǎn)線_EVA片材設(shè)備廠_佳德塑機 現(xiàn)象，輥面溫度控制要及時調(diào)整。

(9)三輥的運轉(zhuǎn)速度要略高于板坯從模具口的擠出速度，一般速度差不超過10%。三輥工作速度要控制平穩(wěn)，過快或過慢的運行速度對板的厚度誤差都有較大影響。

(10)聚烯烴類塑料擠出成型板(片)材時，螺桿選用突變型結(jié)構(gòu)，壓縮比為(3-4):1,熔體流動速率為:HDPE 0. 3~2.0g/10min，LDPE 0.1~0.3g/1Omin，PP 0.5~1. 5g/10min。ABS等非結(jié)晶型高聚物樹脂擠出成型板(片)材，應(yīng)選用漸變型螺桿，壓縮比為(1.6一2. 5):1。

(11)塑料板(片)的擠出成型，除了聚氯乙烯、聚乙烯和聚丙烯樹脂擠出前一般情況下不進(jìn)行除濕處理外，其他一些塑料(如ABS、聚酰胺等)都應(yīng)在擠出前要求進(jìn)行除濕于燥處理。否則，應(yīng)使用排氣型擠出機擠出成型。1、具有突出的耐老化性能，抗臭氧性能比天然橡膠等不飽和橡膠約高10倍以上，能長時間曝露于陽光EVA片材擠出機_EVA片材生產(chǎn)線_EVA片材設(shè)備廠_佳德塑機 和空氣中而不易老化，耐低溫-40℃、耐高溫120℃。

    2、氣密性和水密性最好，透氣率約為天然橡膠的1/20，耐酸堿性和絕緣性能優(yōu)良，是地下防水工程使用的特色產(chǎn)品；

    3、屬環(huán)保型產(chǎn)品，無污染，不易燃，特別適用于彩鋼瓦彩鋼板防水等金屬屋面防水

4、冷施工，操作簡單，自助式維修，-10℃的冬季防水施工仍可以進(jìn)行；

    5、是目前性價比的防水材料之一，外露屋面防水使用壽命超過10年。

http://jiswe.com/

塑料片材生產(chǎn)線 http://jiswe.com/contents/356/139.html

雙螺桿生產(chǎn)線 http://jiswe.com/contents/356/135.html

片材生產(chǎn)線 http://jiswe.com/contents/356/151.html

汽車內(nèi)飾片擠出機 http://jiswe.com/contents/357/143.html

自動化雙螺桿生產(chǎn)線 http://jiswe.com/contents/357/145.html

橡膠內(nèi)飾片材擠出機 http://jiswe.com/contents/359/144.html
